服务于充满活力、 日新月异的业务的灵活系统
松下为满足您的业务需要而推出了具有512个端口、 全数字PBX(程控交换机)的先进技术。
松下超级数字混合系统令您的公司增强了通信联系，但又降低了成本。基于数字技术，是此种灵活、价廉的系统的设计理念。作为一种数字系统，KX-TD510能够博采正在涌现出来的数字技术的优点，并为将来的互联提供灵活的接人。
系统配置

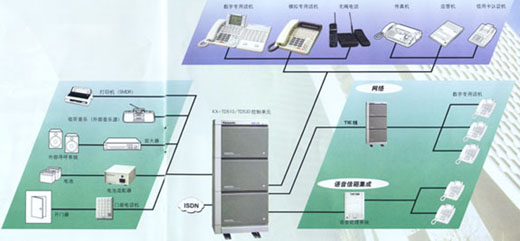

KX-TD510CN系统连接图
可扩展到三个机柜
KX—TD510系统就象是一个构件块--其模块化设计可以通 过增加扩展卡(最多为512个端口)令其从8部电话和8条CO 线扩展至448部分机和190条CO线。 系统可以安装成1个、2个或3个机柜配置，从而可以提供三种 经济的扩展方式。即192个端口(1个机柜)，414个端口(2个 机柜)和512个端口(3个机柜)
有效的电话系统必须是灵活的，而且要适应未来的需要。我们的系统可以接入各种通信设备和专门的电话及各种普通的电话 装置(例如传真机、无绳电话、留言电话等)。这些接入不需要 增加接入卡，也不需要增加接入线。如果您已有早期的KX-T系列PBX的专门电话．则不必改变它们的缆线，便可以接入KX-TD510系统工作。
可以将几台KX-TD510系统连接起来，通过E&M和T1/E1引线，使PBX网络功能成为单一呼叫管理系统。PBX网络给您提供各种，特别是在业务环境中的有用功能。它使员工更加方便容易地拨打位于总部或分支机构的各个分机，从而节约了时 间和费用。
ISDN（综合服务数字网络）
ISDN给您的业务中的话音和数据通讯带来了广泛的好处。诸如DDI(直接拨入)和CLIP(呼入线识别对话)服务，可使用户直接呼叫分机，这就减少了对话务员或接线员的需求，他们可以转而负责其他事物。
每部数字电话都有一个内置的”附加装置端口“，使您可以将单线装置接入数字电话。XDP为您提供了另一条即刻可用的扩展线， 从而可以具有双倍的扩展能力，同时使用两种通信设备。您可以在 打电话的同时发传真，也可以在从您的PC机向另一台PC机传送数据时，同时打一个电话。不需要增加适配器，也不必为重新接线而花费。XDP使通讯更加快捷、灵活和机动，使业务运营更为有效。
这种设计是用来控制数字显示的对比度，话筒和振铃的音量。它也用于调出已储存好的人名和电话号码来拨打电话，或者通过显示信息、执行一种功能。
菜单指南
KX—T7436数字式电话使用非常简便， 有六行信ⅲ啃?4个字的液晶显示。通 过液晶屏上的提示，便可迅速地进入系统 功能。使用姓名功能进入键可以进入系统 和分机速拨清单。
数字显示电话可提供有用的信息，比如：电话机的状况、通话持续时间、呼叫人的姓名和电话号码等。当您离开时，您可以通过简单操作就可设定”缺席留 言”并使之显示在其他同事的话机上。
键可以设置为显示站点状态、选线、或拨站点／外部号码。红色表示忙，绿色表示正在使用线路。还可以为每部电话单独编程，设置为直接选站(DSS)／忙灯场(BLF)、或频繁使用的自动拨号或单触拨号。
这项功能使用户可以给正在与他人通电话的同事低声留言。因而可以因要紧事给同事打电话告知，而正与他通话的第三方却不能听见。
1.自动选择路径(ARS)
通过呼出自动选径至网络中话费最便宜的长途运营商，从而降低长话费用。
2.长途限制
通过电话设定哪些电话可以呼出本地呼叫区，从而消除了未经允许的长话呼出。
3.帐号
帐号可用于识别呼入和呼出的CO呼叫，并用来记帐和收费。帐号附加在站点信息详细记录(SMDR)中。帐号有助于更为有效地管理话费。
1.统一的呼口U分配(UCD)*
松下数字电话系统具有内置的智能化统一呼叫功能，所有呼叫被排成一个队列，并在被呼叫方可以通话时能有效地分配至对方。当UCD集团中的所有站点均忙时，该系统就会象接线员一样，给每个呼叫方发一个报文。这对大型办公机 构(例如旅行社、航空公司等)特别有用，因为同一时刻会 有许多呼叫到达。这对只有一个人接听呼叫也很有用。这肯 定可以改善公司的形象，减轻话务员的负担，并确保不丢失 重要的业务呼叫。
*需要增添一个DISA卡。
2.语音信箱集成
该系统可与松下语音处理系统(VPS) 数字集成。现在，当你无法回答呼入的呼叫时，可以把重要的消息可靠地保存起来。VPS就象是一个自动柜员，回答并分发呼入的呼叫， 减少话务员的需要。它还支持各种语音信 箱功能，如集团分发、报文转送、外部报 文通知与递交等。数字集成时，还可以使用活动呼叫筛选功能。这样，您就可以监听语音信箱，当呼入方留有留言，而您又愿意接听时，便可以随时接听重要的呼叫另一项有用的功能是双向记录，它可以将对话记 录入您的语音信箱或同事的语音信箱中，以备日后重放或分发。
3.易于维护
可以进行远程维护，系统技术人员可以通过电话呼入作快速诊 断和编程。KX-TD510可以检查多种系统故障。把一台打印机与基 本单元相连，便可以打印出故障表。也可以在专用话机上的LCD显示器上显示出故障表。为此，便可以减少服务工程师往返的时间和费用。
●基本特性
服务种类(cos)
电话号码(DN)
柔性号码
活动电话号码(FDN)
集团电话
一分机
——DtLI：N
—OGM
—UCD
一寻呼
一外线
混合站点能力
夜间服务
一昼夜转换方式
话务员呼叫
并行电话连线
租赁服务
可变定时
●呼出特性
交替呼叫一振铃／话声 自动回呼忙(驻留)
自动暂停插入
站点忙信号(BSS)
请勿打扰(DNO)取消
执行忙取消一站点，闯入 紧急呼叫
摘机呼叫通知(OHCA)
单触拨号
快速拨号
重播
站点快速拨号
系统快速拨号
长话限制
●呼入特性
交譬呼叫一摄铃／话声
应答．寻呼(外部．集团)
呼叫接听(co，直线，集团)
呼叫拒听
可区分的振铃
直线呼入(DIL)
直接进入拨号(DID)
直接向内系统接入(DISA)
请勿打扰(DND)
执行忙取消拒绝
寻呼拒绝
统一呼叫分配(UCD)
自站点的干线(co线)应答 (TAFAS)
柔性振铃指定
-不摄铃
-一延迟振铃
分机搜寻一循环
一定期
●保持特性
呼叫保持(干线、内部通信)
呼叫保持检索(干线、内部通信)
呼叫保持排他(干线。内部通信)
呼叫停靠
呼叫分解
会议保持
保持重呼
收听音乐保持 |
●转移特性
呼叫前送(所有呼叫，忙， 忙／不回答、不回答．到干线）
呼叫转移、筛选(至干线、 至站点)
呼叫转移。
不筛选(至干线)
通过DSS钮的单触转移
转移重呼
●话费管理特性
帐号输入
话费管理
站点消息详细记录(SMDR)
●维护特性
电源故障重启动
电源故障转移
站点编程
系统缺省约定数据设置
远程维护
●通话特性
电话会议
不出席的电话会议
有限呼叫持续时间
●网络特性
E—1载波
T—1载波
TIE线路
从CO到TIE的呼叫
从TIE到CO的呼叫
从TIE到TIE的呼叫
●其他特性
缺席留言能力
自动号码识别(ANl)
背景音乐(BGM)
背景音乐(BGM)—外线
呼叫等待
数据线安全
开门器
门口电话呼叫
电子话机锁
外部特性访问
截听路径
留言等待
呼出留言(OGM)
寻呼(全体、外线．集团)
寻呼并转移
远程站点封锁控制
远程站点登录封锁控制
远程DND
远程FWD取消
远程LCS口令控制
系统特性访问菜单
定时提醒
远程定时提醒
语音信箱集成(活动呼叫筛选 双响转移．双向记录)
语音信箱转移
步行COS
步行站点
|
|
分机／CO线 |
基本机柜 |
扩展机柜1，2 |
系统 |
|
CO线 |
138 |
154 |
192 |
|
分机 |
APT+DPT 128
SLT 160
APT+DPT+SLT 192
|
APT+DPT 128
SLT 160
APT+DPT+SLT 192 |
APT+DPT+SLT 448
|
|
总计 |
192 |
224 |
512 |
APT：模拟专用电话 DPT：数字专用电话 SLT：单线电话
*最大数量由备选确定，请向经销商了解详情。
|
插卡，设备 |
最大数量 |
|
门口电话 |
8 |
|
DSS面板 |
64 |
|
外线寻呼系统 |
2 |
|
外界音乐源 |
2 |
|
RS-232C |
2 |
|
电话会议干线(基本) |
8 |
|
RMT卡或ERMT卡 |
1 |
|
DISA卡 |
8 |
|
PRI卡 |
6 |
|
E1卡 |
6 |
|
T1卡 |
8 |
|
DPH卡 |
2 |
|
基本软件 |
最大数量 |
|
租赁组 |
8 |
|
话务员 |
8(1／租赁组) |
|
系统快速拨号 |
2000(1000／租赁组) |
|
站点快速拨号 |
10 |
|
呼叫停靠位置 |
100／租赁组 |
|
缺席留言 |
9 |
|
外线组 |
48 |
|
服务等级 |
96 |
|
帐号 |
1000 |
|
扩展组 |
128 |
|
·话务组
·搜索组
·振铃组
·UCD组
·VM／AA组
|
|
|
寻呼组 |
16 |
|
呼叫方ID及姓名输入 |
2000(1000／租赁组) |
|
单触拨号站 |
10／PT |
|
SDN键 |
8／PDN |
选购插卡与设备
|
|
型号 |
说明 |
|
机柜 |
KX-TD510 |
基本机柜 |
|
KX-TD530 |
扩展机柜 |
|
扩展卡 |
KX-T96172 |
PLC(专用线电路)卡 |
|
KX-T96174 |
SLC(单线电话电路)卡 |
|
KX-T96175 |
SLC-M(带有留言等待的单线电话电路)卡 |
|
KX-T96185 |
OPX(无前提扩展)卡 |
|
KX-T50170 |
DHLC(数字混合线电路)卡 |
|
KX-T50172 |
DLC(数字专用ITS线电路)卡 |
|
KX-T50175 |
ESLC(带有留言等待的放大单线电话电路)卡 |
|
干线卡 |
KX-T96182 |
DID(直接向内拨号干线)卡 |
|
KX-T96183 |
带有极性反转探测器(PCOT)卡的环行启动中央办公室干线卡 |
|
KX-T96184 |
E&M卡 |
|
KX-T96187 |
T1数字干线卡 |
|
KX-T96188 |
E1数字干线卡 |
|
KX-T50180 |
LOCT卡 |
|
KX-T50288 |
BRI ISDN卡 |
|
KX-T50290 |
PRI ISDN卡 |
|
资源卡 |
KX-T96191 |
DISA(直接向内系统接入)卡 |
|
KX-T50197 |
ERMT(增强远程电路)卡 |
|
其他卡 |
KX-T96136 |
OHCA(摘机呼叫通知)卡 |
|
KX-T96161 |
OPH(门口电话电路)卡 |
|
KX-T50104 |
TSW-CONF(TSW会议扩展)卡 |
|
KX-T50105 |
DOHCA(数字电话的OHCA)卡 |
|
设备 |
KX-T96186 |
OPX(无前提扩展)电源 |
|
KX-T30865 |
门口电话 |
|
KX-T7090 |
头戴式话机 |
|
KX-A46D |
电池适配器 |
