一、产品简介
Quidway ®S1050T 千兆上行以太网交换机是无管理的桌面级二层线速以太网交换产品，它设计简单易用，特别适合于 SOHO （ Small Office Home Office ）、校园网等小型网的组网需求，性价比高、组网方便，特别适合于 SOHO （ Small Office Home Office ）、校园网等小型网的组网需求。目前包含的型号为：
S1050T 48 ＋ 2 千兆上行以太网交换机
S1050T 以太网交换机提供 48 个固定的 10/100Base-TX 自适应端口和 2 个 10/100/ 1000M 上行光电可选端口。
二、特性参数
前面板
S1050T 以太网交换机前面板如下图所示， S1050T 采用带灯的 RJ45 连接器，以及 2 个 10/100/1000Base-T 固定以太网端口及 2 个 SFP 可选光口。
后面板
S1050T 以太网交换机的后面板完全相同，如下图所示，后面板上有一个交流电源插座。
固定端口属性
S1050T 千兆上行以太网交换机固定端口属性
|
属性 |
10/100/1000Base-TX 以太网口 |
|
连接器类型 |
RJ-45 |
|
符合标准 |
IEEE 802.3 、 IEEE 802.3u 、 IEEE802.3x 、 IEEE 802.3ab/z |
|
传输速率及工作模式 |
10/100/1000Mbit/s 速率
半双工、全双工、自协商模式
支持 MDI/MDI-X 自适应 |
|
介质与传输距离 |
10Base-T ：
3/4/5 类双绞线，支持最大传输距离 200m
100Base-TX ：
5 类双绞线，支持最大传输距离 100m
1000Base-T ：
5 类双绞线，支持最大传输距离 100m |
可选端口属性
S1050T 以太网交换机可选端口属性
|
属性 |
1000Base-SX/LX 以太网口 |
|
连接器类型 |
SFP |
|
符合标准 |
IEEE 802.3 、 IEEE 802.3u 、 IEEE 802.3z |
|
传输速率及工作模式 |
1000Mbit/s 速率
全双工、自协商模式 |
|
介质与传输距离 |
1000Base-SX ：
62.5/ 125mm 多模光纤，中心波长 1310nm ，传输距离 550m
1000Base-LX:
9/ 125mm 单模光纤，中心波长 1310nm ，传输距离 5km |
电源系统
S1050T 千兆上行以太网交换机支持一种供电方式：交流（ AC ）供电。
交流电源输入范围： 100 ～ 240V ， 50/60Hz 。 FE 以太网交换机的交流电源插座完全相同，如下图所示。
散热系统
S1050T 千兆上行以太网交换机整机发热量很小，故采取自然方式散热。
注意：
由于 S1050T 千兆上行以太网交换机采用自然散热方式，请勿堆砌放置。
管理和维护
1 、系统配置
S1050T 千兆上行以太网交换机使用时无需配置，接上电源后即可实现各端口的二层线速转发功能。
2 、系统维护
S1050T 千兆上行以太网交换机提供多种管理和维护功能：
在 S1050T 千兆上行以太网交换机的主机上有电源指示灯，指示以太网交换机是否通电。
在 S1050T 千兆上行以太网交换机的主机上有 Speed 和 Link/ACT 指示灯，指示端口状态
三 网络应用
S1050T 千兆上行以太网交换机主要定位于企业网和校园网用户接入，尤其适用于类似于 SOHO 的小型办公环境的网络、校园网以及网吧，具有广阔的市场前景。

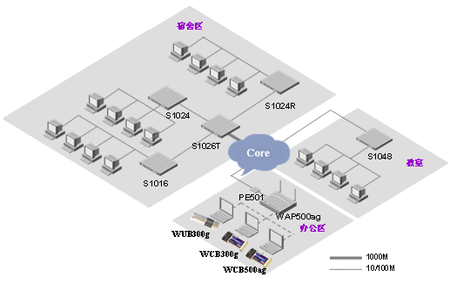

校园网接入组网
