一、概述 ：

闭路电视监控系统正日益受到人们的广泛重视和应用，其产品的种类和档次也越来越多。根据医院的要求，本着高水准、高质量，提高产品的性能价格比，在设计上充分体现建设者的意图，同时考虑到今后使用者的使用、维护、保养的方便性，设计了该系统的总体方案。本方案分为两部分： 病房呼叫系统和病房监护系统 。

二、 设计拓朴图



三、系统设计方案

系统功能描述：

系统主要由两部分软件组成，第一为系统管理软件，基于 WEB 方式，主要用于护士管理病人，包括向系统添加新住院病人，出院登记；病人家属远程登入系统，在线观看病人现场情况；医生在医院或家中观看病人情况，系统管理员添加护士、医生进入系统等操作。第二为监控软件，主要用于护士对所有病人的集中监控，一个电脑画面可以同时显示 16 个画面，可以设置 10 组，可以设定循环时间，在 10 个组中切换。 并且当病人需要呼叫医生时可以按一个按钮，改按钮接到服务器上，护士的电脑上将显示该病人的画面，同时可以与该病人对话。


四、系统操作步骤

1、入院

1). 当病人办理住院手续时，病人凭住院单可在所住的该层护士值班室邻取密码。

2). 医务人员通过密码生成器自动生成密码，并打印出该病人的姓名、性别、入住时间、病房号、床位号及密码等信息的单据交于病人或其家属，同时要求在领取密码登记表上签名。

2、家属远程探视

当病人拿到密码后，可将网址、病房号及密码告之其家人和亲友。

3、 病人出院

1). 当病人在办理出院手续时，交还密码单据。

2). 医务人员通过病人交还的密码单据，进行系统登记并注销密码，同时打印两联注销密码单，联交于病人或其家属，另一联请病人或其家属签名留存。

3). 收费处定期将单据转交给财务科以便核算。

4、结帐

每个月通过系统存销记录和医院财务科给出的注销密码单的预留存根进行核对。

（住院的天数的计算单位视医院情况而定）

五 、系统管理软件介绍

5.1、护士操作界面

1. 添加一个新住院病人

在系统住界面上输入护士 AA 的用户名和密码，进入如下操作界面

护士 AA 可以点击 ” 添加 ” 按钮，添加一位新入院病人。如下图：

按保存后可以打印出来交个病人。

2. 修改病人信息：

点击“修改”按钮，可以修改病人信息，包括修改病人登入系统时的密码。

3. 病人出院

病人出院时，护士点击该病人的“出院”按钮，注销该病人，同时改病人的密码无效。

5.2、病人家属远程探视
当病人拿到密码后，可将网址、病房号及密码告之其家人和亲友，家人和亲友可以通过 INTERNET 远程探视病人，并可以与其对话。

5.3、系统管理员操作界面

1. 系统管理员可以向系统添加护士、医生、管理员，修改他们的信息，或者删除记录。操作界面如下：

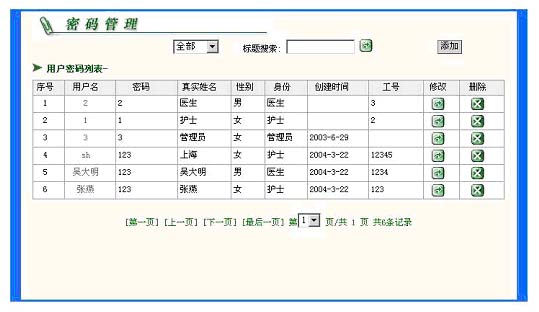

用户列表：



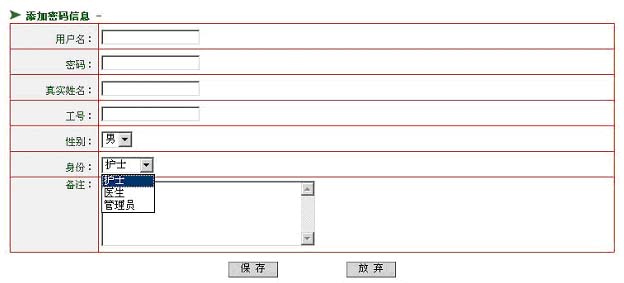

添加用户：



5.4、 集中监控软件介绍

1、多画面监视

1/4/6/8/9/16 画面分割模式，支持不规则画面分割，可以通过简单操作实现放大、还原、全屏、图像交换等操作，可以通过拖放摄像机图标实现对不同摄像机图象的监视，简单易用，并且可以拍照、设置图像循环播放等。

六画面分割



客户端软件操作界面

2 、录象和回放

新版软件在录象上做了很大的改进，新软件在不播放的情况下也可以进行录象，极大的节省了 CPU 资源，一台 P4 电脑可以同时记录 30~40 路图象。

为增强录像的灵活性，软件同时提供了多种录象方式，有移动录象、自动录象、手动录象、单个录象、预置点录象、报警录象等。

移动录象 动录象是当服务器检测到现场发生图象运动就自动把现场情况记录下来（例如有人在摄象机前走过，服务器会自动记录到本地计算机上）。

自动录象 自动录象是指在软件中设置服务器的录象时间段，当客户端软件所运行的电脑系统时间进入设定的时间段后自动把这一时间段的图象记录下来。

手动录象 使用手动录象方式时，只能通过人为地去控制才能起作用，即用户设定某一通到为手动录像机那么只有用户去停止它，它才会停止录像。

单个录象确 右击需要录象的某一窗口，在弹出的菜单中选择“单个录象”软件自动把此窗口的图象记录到当前设置盘符的 MP4_RecData文件夹中。关闭的时候直接在弹出的菜单中单击“停止录象”即可。

预置点录象 是在软件中预先设定摄象机的观测点，当服务器接受到报警信号时触发摄象机快速准确的回到预先设定的状态。一台球机一般最多可以设定 63个预置点。

3、短信功能通知功能

可以通过专用的手机短信息发送设备将报警信息发送到指定的手机号码上，。 ( 需要硬件支持 )

4、呼叫功能

病人可以通过安装在床头的按钮来呼叫护士，同时护士的电脑是即显示呼叫病人的图像，并提示是否与其对话。

5、断电后自动连接功能

当软件处在播放或者录像状态时，如果此时视频服务器停止供电，那么软件将停止播放图象同时也停止录像，但是如果视频服务器正常供电后，软件将自动连接服务器，同时恢复原来的播放及录像，无须人工干预。

6、远程控制

远程控制云台的上下左右转动，镜头光圈、焦距、变倍的调节，也可以控制远程灯光的控制。

7、远程配置

远程登录到服务器上，配置服务器的各项参数，如修改用户名，密码， IP地址，调节码流等。对服务器，远程升级，远程重启等。

8、状态查看

通过软件可以查看某一服务器上有多少用户在线，分别在观看哪些通到的图像，当前图像的码流是多少等信息。

9、调节码流

根据实际需要设定视频服务器的输出码流大小，支持定码流和定码流。

10、双向语音对讲

即通过电脑可以与远程视频服务器的现成进行双向的语音交流。

11、报警功能

视频服务器可以输入８个报警信号开关，如红外报警，烟感报警等，输出４个报警信号开关，如警笛等。

12、 多播功能

在ＬＡＮ环境下，每一个摄像机允许无限多用户同时访问 返回 ，并且只占用一个通道的带宽。
